烟囱内壁防腐能用多久？影响寿命的关键因素

烟囱内壁防腐的使用寿命并没有一个固定的标准，短则 3-5 年，长则可达 15-20 年以上。 其寿命的长短主要取决于防腐材料的选择、施工工艺的质量以及运行环境的恶劣程度。以下是详细的寿命参考及关键影响因素分析：

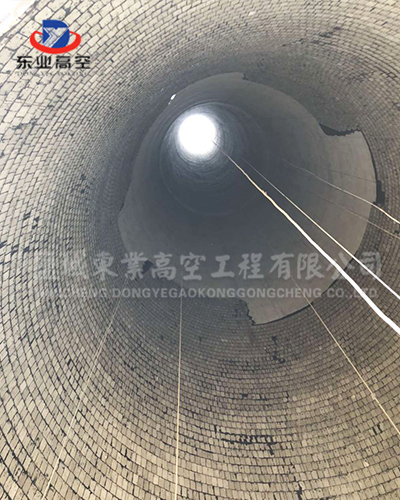

一、 不同防腐方案的寿命参考 选择不同的材料，直接决定了防腐层的 “先天寿命”： OM 涂料（环氧系列）： 寿命： 一般 3-8 年。 特点： 成本较低，施工相对简单。但抗渗透性和耐高温性能一般，容易在温差变化大时出现龟裂和脱落。 聚脲（Spray Polyurea）： 寿命： 一般 8-15 年。 特点： 物理性能好（耐磨、抗冲击），施工快。但对施工环境要求极高（怕潮、怕尘），且对烟囱内的酸性冷凝水长期耐受力不如玻璃鳞片。 玻璃鳞片胶泥（VEGF / 树脂鳞片）： 寿命： 一般 10-15 年。 特点： 目前应用广泛。鳞片层层叠压形成 “迷宫效应”，抗渗透性极强，耐酸耐碱。如果施工得当，是性价比高的选择。 泡沫玻璃砖： 寿命： 15-20 年以上（甚至与烟囱主体同寿命）。 特点： 无机材料，耐高温、耐腐蚀、绝缘性能好，几乎不老化。但施工难度大、自重较大，初期投资成本高。 钛钢复合板 / 玻璃钢内衬： 寿命： 15-20 年以上。 特点： 属于金属或硬壳内衬，结构强度高，但造价昂贵，且存在热膨胀系数不一致导致开裂的风险。

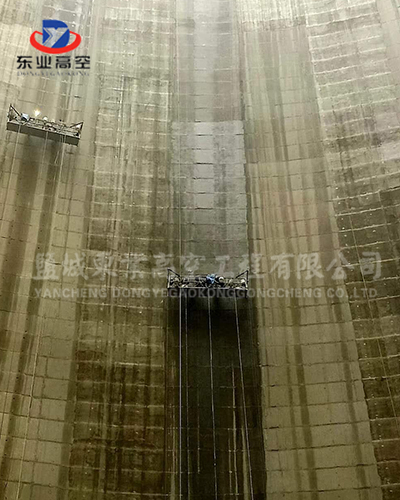

二、 影响寿命的关键因素（决定 “后天表现”） 即便选了贵的材料，如果忽视以下因素，寿命也会大打折扣： 1. 基材处理（关键的一环） 问题： 烟囱内壁通常有旧涂层、浮灰、铁锈或混凝土疏松层。如果喷砂除锈不彻底（达不到 Sa2.5 级标准），或者基层含水率过高。 后果： 防腐层就像 “贴在灰尘上的墙纸”，运行一段时间后会发生大面积鼓包、剥离和脱落。 2. 烟气温度与温差（热冲击） 问题： 工业锅炉或电厂的排烟温度波动大，或者存在 “低温腐蚀” 现象（烟气温度低于酸露点，形成大量酸性冷凝水）。 后果： 频繁的热胀冷缩会导致防腐层产生微裂纹；而酸性冷凝水一旦渗入裂纹接触到底材，会迅速腐蚀钢筋或钢板，导致防腐层整体失效。 3. 施工环境与工艺 问题： 烟囱内部通常空间狭小、通风差、湿度高。如果在雨天或高湿度环境下强行施工（特别是涂料和聚脲），材料无法正常固化。 后果： 固化不完全会导致涂层发软、附着力差，很快被烟气冲刷掉。 4. 烟气成分与流速 问题： 烟气中如果含有大量的固体颗粒（粉尘），且流速过快。 后果： 这相当于对防腐层进行 “喷砂打磨”，会造成严重的磨损腐蚀，尤其是在烟囱的弯头和变径处。 5. 后期维护 问题： 很多企业认为做完防腐就一劳永逸，缺乏定期巡检。 后果： 初期的小裂缝如果不及时修补，会迅速扩大，导致整个防腐系统崩溃。
